مهندسی پاوربانک: آناتومی یک منبع ذخیره‌سازی انرژی قابل حمل

+ راهنمای خرید پاوربانک

 پاوربانک مدرن، تنها یک باتری در جعبه نیست؛ بلکه یک سیستم پیچیده الکترونیکی است که مهندسی قدرت، شیمی مواد و مدیریت حرارتی را یکجا گرد آورده است. درک عمیق این سازوکار نه تنها به انتخاب بهتر کمک می‌کند، بلکه از آسیب به دستگاه‌های گرانقیمت جلوگیری می‌نماید. این مقاله سپتا تک، شما را به یک نگاه مهندسی به پاوربانک‌ها دعوت می‌کند.

فصل اول: ترمودینامیک و شیمی سلول‌های ذخیره‌ساز انرژی

۱. الکتروشیمی پایه: Li-ion در مقابل Li-Po

سلول لیتیوم-یون (Li-ion):

• ساختار: از یک کاتد اکسید فلز لیتیوم (مانند NMC – Nickel Manganese Cobalt) و یک آند گرافیتی تشکیل شده است.
• مکانیزم: یون‌های لیتیوم در هنگام دشارژ از آند به کاتد حرکت کرده و الکترون‌ها را از مدار خارجی عبور می‌دهند. این فرآیند در حین شارژ معکوس می‌شود.
• چگالی انرژی: ~250-300 Wh/kg
• ساختار فیزیکی: استوانه‌ای (مانند 18650) یا پریزماتیک

سلول لیتیوم-پلیمر (Li-Po):

• ساختار: از یک الکترولیت پلیمری جامد یا ژله‌ای بهره می‌برد.
• مزیت مهندسی: امکان ساخت در ابعاد و اشکال متنوع، ضخامت کم و ایمنی نسبی بالاتر در برابر نشت.
• چگالی انرژی: مشابه Li-ion، اما در طراحی‌های باریک‌تر عملکرد بهتری دارد.
• نرخ دشارژ: معمولاً پایین‌تر از Li-ion است.

۲. دگرگونی فاز انرژی: محاسبات وات-ساعت (Wh)

مهمترین فرمول در انتخاب پاوربانک:

ظرفیت واقعی (Wh) = ظرفیت اسمی (mAh) × ولتاژ اسمی سلول (V) / 1000

• ولتاژ اسمی سلول: برای باتری‌های لیتیوم معمولاً ۳.۷V است. این عدد میانگین ولتاژ کاری سلول است.
• مثال محاسباتی: یک پاوربانک با سلول 20000 mAh و ولتاژ 3.7V :

  20000 mAh × ۳.۷V / 1000 = ۷۴ Wh

  این عدد بیانگر کل انرژی ذخیره شده در سطح سلول است.

فصل دوم: الکترونیک قدرت – از سلول تا پورت خروجی

۱. مبدل‌های DC-DC (کاهش-افزاینده بوست):

• چالش اصلی: ولتاژ سلول‌های لیتیوم بین ۳.۲V (دشارژ کامل) تا ۴.۲V (شارژ کامل) در نوسان است. اما پورت USB استاندارد به ۵V نیاز دارد.
• راه حل: مدار مبدل DC-DC با تکنولوژی PWM (مدولاسیون عرض پالس) ولتاژ متغیر باتری را به یک ولتاژ ثابت ۵V (یا بالاتر) تبدیل می‌کند.
• عامل تلفات انرژی: این فرآیند تبدیل با تلفات حرارتی همراه است که به صورت راندمان بیان می‌شود:

  راندمان (%) = (انرژی تحویلی به خروجی / انرژی دریافتی از باتری) × ۱۰۰

• پاوربانک‌های مرغوب: راندمان ۸۵-۹۲%
• پاوربانک‌های نامرغوب: راندمان ۷۰-۸۰%

۲. محاسبه ظرفیت تحویلی واقعی:

با در نظر گرفتن راندمان، ظرفیت قابل استفاده واقعی محاسبه می‌شود:

ظرفیت خروجی (mAh) = [ظرفیت اسمی (mAh) × ولتاژ سلول (۳.۷V) × راندمان (۰.۹)] / ولتاژ خروجی (۵V)

• برای پاوربانک 20000 mAh با راندمان ۹۰% :

  (20000 × ۳.۷ × ۰.۹) / ۵ = ۱۳۳۲۰ mAh

  این عدد نشان می‌دهد چرا یک پاوربانک 20000 mAh تنها حدود ۱۳۰۰۰ mAh انرژی قابل استفاده در ولتاژ ۵V ارائه می‌دهد.

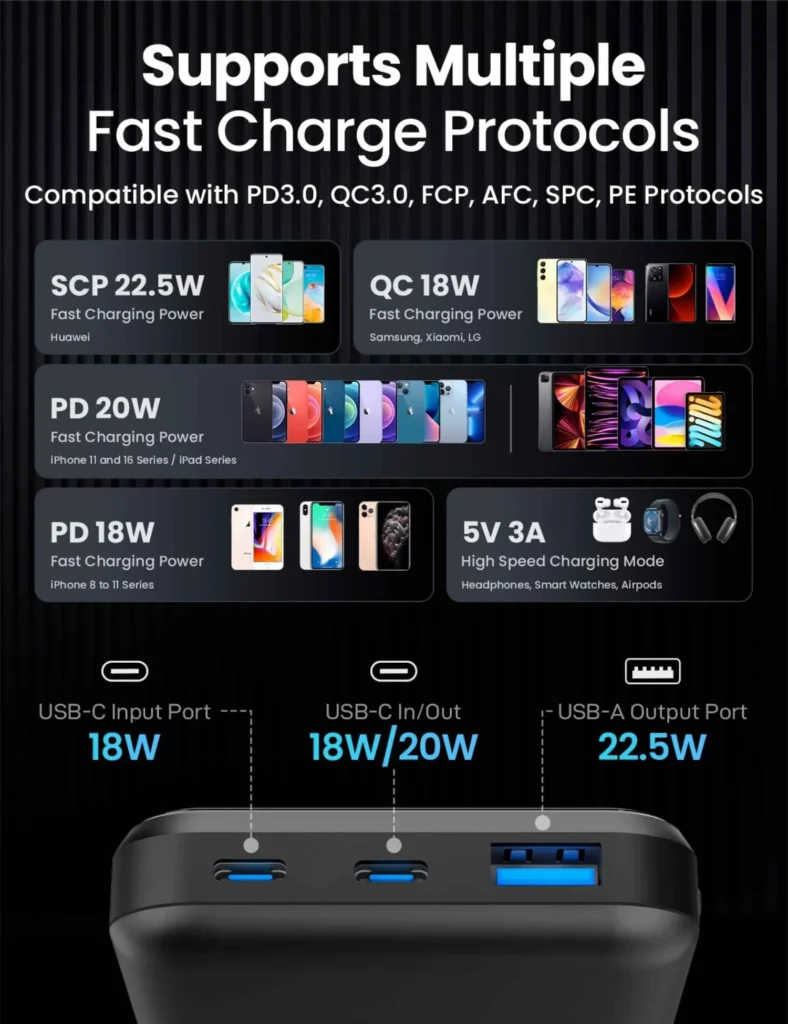

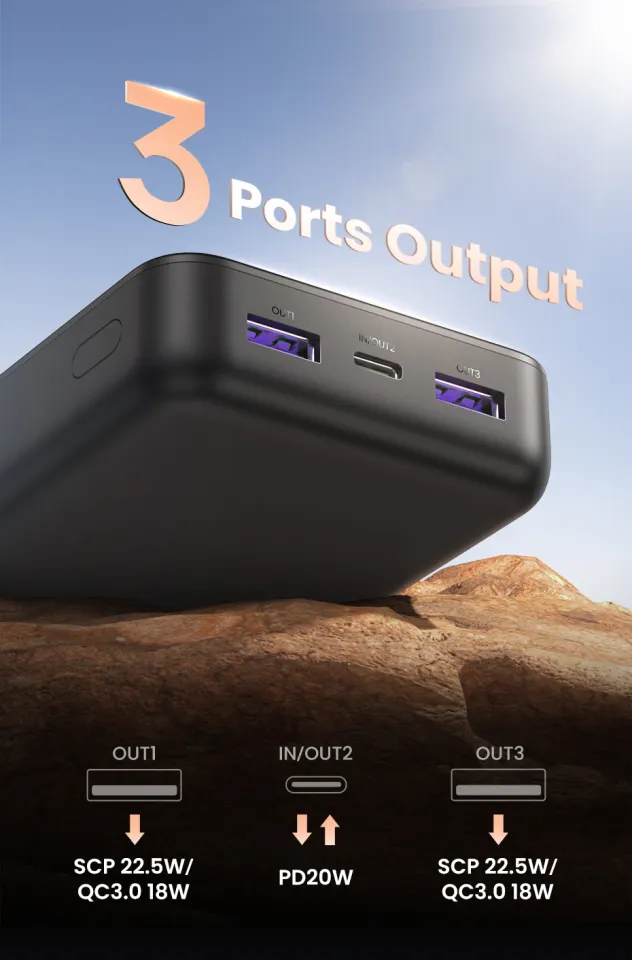

فصل سوم: تکنولوژی‌های شارژ سریع – یک دیالوگ دیجیتال

۱. پروتکل Power Delivery (PD):

• مکانیزم ارتباط دیجیتال: PD از پروتکل USB-C Configuration Channel (CC) برای مذاکره بین منبع انرژی (پاوربانک) و مصرف کننده (گوشی) استفاده می‌کند.
• پروفایل‌های ولتاژ/جریان: این پروتکل از ۵V/3A (15W) تا ۲۰V/5A (100W) و در نسخه PD3.1 تا ۴۸V (240W) را پشتیبانی می‌کند.
• مدیریت توان هوشمند: دستگاه و پاوربانک به طور مداوم ارتباط برقرار کرده و در صورت افزایش دما یا نیاز به تغییر، سطح توان را تنظیم می‌کنند.

۲. پروتکل Quick Charge (QC):

• مکانیزم آنالوگ/دیجیتال: QC از خطوط داده D+ و D- در پورت USB-A برای ارسال سیگنال‌های ولتاژ استفاده می‌کند تا سطح ولتاژ مورد نظر را مذاکره کند.
• ولتاژهای پشتیبانی شده: از ۵V تا ۲۰V با افزایش‌های ۲۰۰mV در QC3.0

۳. تکنولوژی‌های اختصاصی:

• سامسونگ Adaptive Fast Charging: مبتنی بر QC2.0
• هوآوی SuperCharge: از ولتاژهای تا ۱۰V با جریان بالا (۵A) استفاده می‌کند.

فصل چهارم: مدیریت حرارتی و ایمنی

۱. سنسورهای حرارتی (NTC Thermistors):

· کارکرد: این سنسورها که مستقیماً روی سلول‌ها نصب می‌شوند، دما را به طور مداوم مانیتور کرده و در صورت رسیدن به آستانه بحرانی (معمولاً ۶۰-۷۰ درجه سانتی‌گراد) مدار را قطع می‌کنند.

۲. سیستم‌های محافظتی چندلایه:

Protection Circuit Module (PCM): شامل موارد زیر است:

• Over-Current Protection (OCP)
• Over-Voltage Protection (OVP)
• Short-Circuit Protection (SCP)
• Over-Discharge Protection (ODP)

۳. طراحی حرارتی پیشرفته:

• پاوربانک‌های رده بالا: از هیت سینک‌های مسیراه و مواد انتقال حرارت ( Thermal Interface Materials) برای دفع حرارت تولید شده در مبدل‌ها استفاده می‌کنند.

فصل پنجم: معیارهای انتخاب بر اساس پارامترهای مهندسی

۱. چگالی انرژی (Energy Density):

• محاسبه: ظرفیت (Wh) / وزن (kg) = چگالی انرژی
• پاوربانک‌های با کیفیت: چگالی انرژی بالای ۱۵۰ Wh/kg

۲. نرخ دشارژ (C-Rate):

• تعریف: حداکثر جریانی که یک پاوربانک می‌تواند به طور ایمن ارائه دهد.
• محاسبه: جریان دشارژ (A) = C-Rate × ظرفیت (Ah)
• مثال: یک پاوربانک ۱۰Ah با C-Rate=2 می‌تواند تا ۲۰A جریان دهد.

۳. کیفیت سلول‌ها:

• سلول‌های درجه A: سلول‌های جدید با ظرفیت واقعی و عمر چرخه طولانی (۵۰۰+ چرخه)
• سلول‌های درجه B/C: سلول‌های بازیافتی یا معیوب که ظرفیت کمتری دارند و سریع‌تر دچار افت می‌شوند.

نتیجه‌گیری مهندسی

انتخاب یک پاوربانک بهینه نیازمند درک چندین پارامتر کلیدی است:

1. محاسبات انرژی بر اساس وات-ساعت

2. درنظرگیری تلفات تبدیل DC-DC

3. سازگاری پروتکل‌های ارتباطی شارژ سریع

4. سیستم‌های مدیریت حرارتی و ایمنی

5. چگالی انرژی و کیفیت سلول‌های به کار رفته

یک پاوربانک مرغوب نه تنها بر اساس میلی‌آمپر-ساعت، بلکه بر اساس کیفیت ساخت، راندمان تبدیل و سیستم‌های ایمنی آن سنجیده می‌شود.

سپتا تک – همراه شما در درک عمیق تکنولوژی
